Kültéri ipari gyorskapuk

Egy kültéri beépítésű kapunak olyan gyorsan kell nyitnia és zárnia, amennyire csak lehetséges. A hagyományos ipari kapuk viszonylag lassan nyitnak és zárnak, ami jelentős energiaveszteséget okoz. Egy különlegesen magas nyitási és zárási sebességű gyorskapuval minimalizálhatjuk az energiaveszteséget.

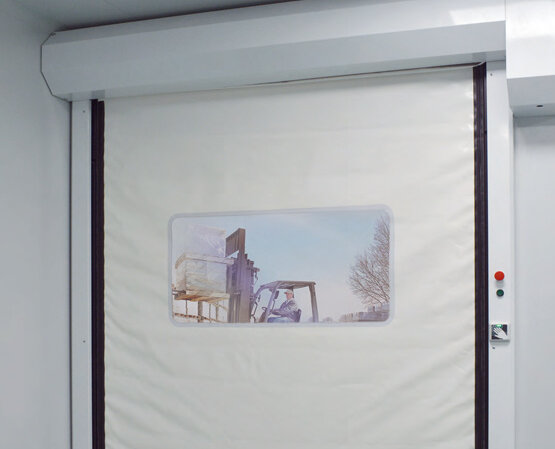

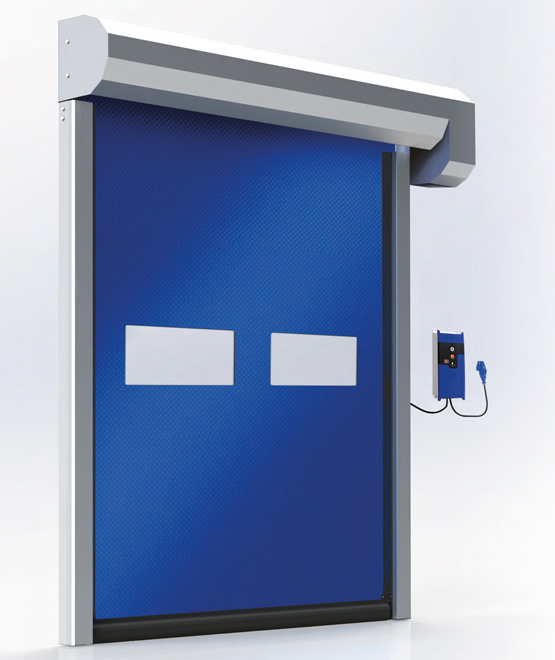

SpeedRoller Novozip gyorskapu 3-as szélállósági osztállyal

AUTOMATIKUSAN VISSZARENDEZŐDŐ GYORSKAPU

Az un. "önjavító", vagyis egy ütközés után automatikusan visszarendeződő SPEEDROLLER NOVOZIP gyorskapu ideális megoldás intenzív használatban lévő, legfeljebb 20,25 m²-es nyílásokhoz. A kapuszerkezet önjavító funkciója csökkenti a meghibásodások számát, és így megakadályozza a munkafolyamat megszakítását.

A NovoZip egy gyors, felhasználóbarát térlezáró megoldás.

Kiváló védelmet nyújt a huzat ellen, megkönnyíti a légkondicionálást, és ezáltal jelentős energiát takarít meg.

Előnyök pontokba szedve:

1. Maximális kapufelület (SZ x M)	20,25 m²
2. Maximális szélesség (SZ)	4.500 mm
3. Maximális magasság (Ma)	4.500 mm
4. Nyitási sebesség frekvenciaszabályozással	2,0 m/s
5. Zárási sebesség frekvenciaszabályozással	0,5 m/s
6. Szélállóság	11 Bft
7. Szélterhelési osztály EN 12424 szerint	3*
8. Kapulap súlya	900 g/m²
9. Kapulap súlya opcionális	1.050 g/m²
10. Kapulap vastagsága	1 mm
11. Kültéri felhasználás	lehetséges

* Kialakítástól függően

TERMÉKJELLEMZŐK:

A kapulap ütközés után automatikusan visszaáll a helyére
Csendes működés
Alapkivitelben fényfüggönnyel és puha FlexEdge záróéllel
Acél görgők
Poliészterrel erősített műanyag szövetből készült kapulap
Huzat elleni védelem a cipzáras technológiának köszönhetően
Felhasználási terület:
- kiskereskedelem, szupermarketek
- élelmiszeripar
- laborok
- ipar

SpeedRoller Novozip 3-as szélállósági osztály részletek

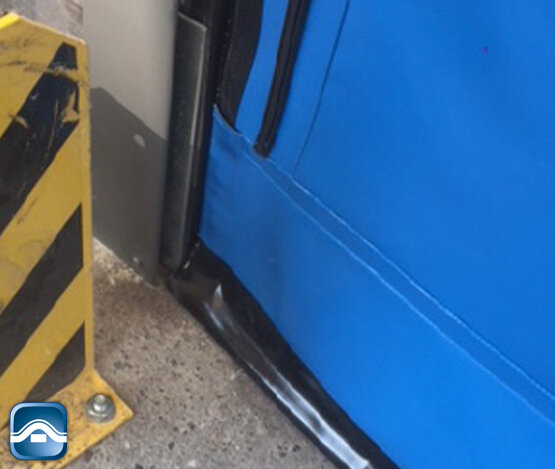

SelfRepair funkció:
a kapulap automatikusan
visszatér a vezetősínbe

Számos színben rendelhető
az épület homlokzatához
igazodva

Rendkívül gyors, 2,0 m/s
nyitási sebesség
standard frekvencia-
szabályozóval

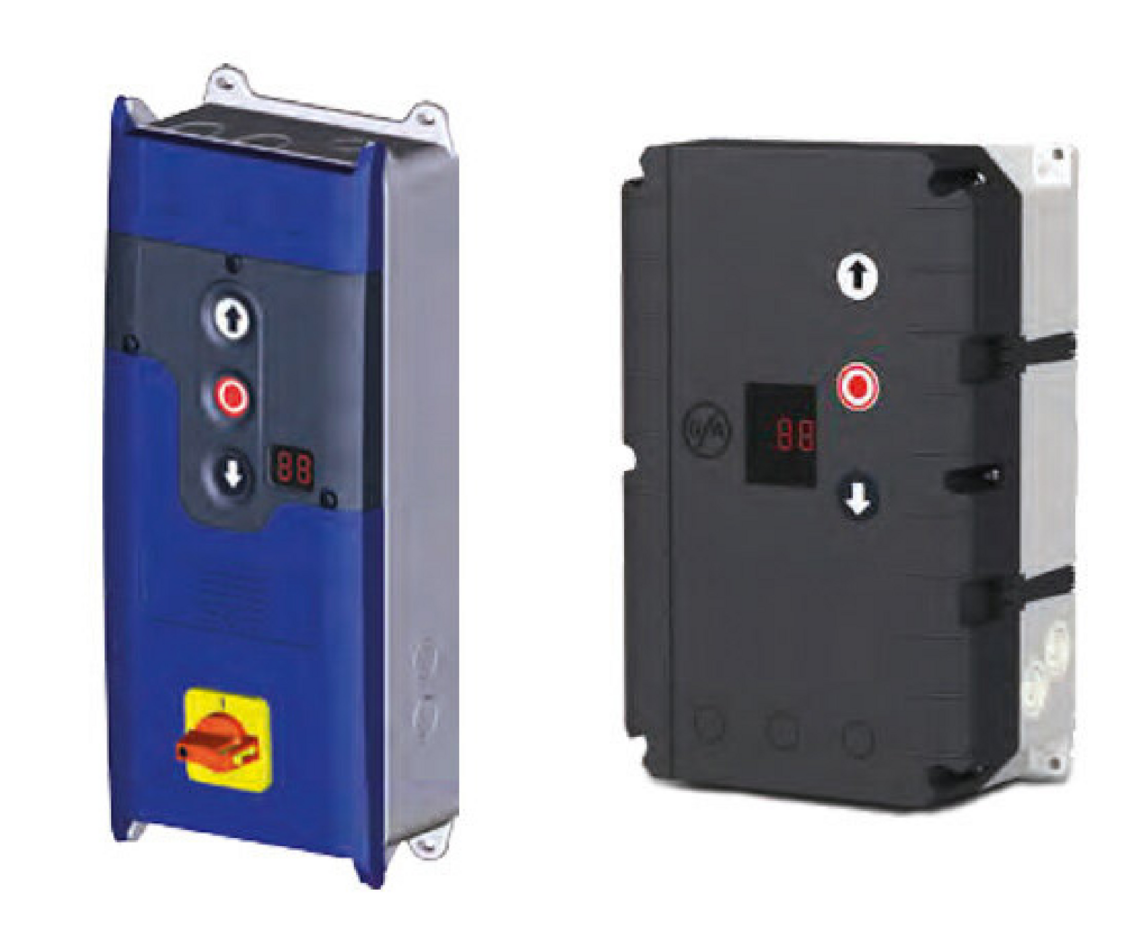

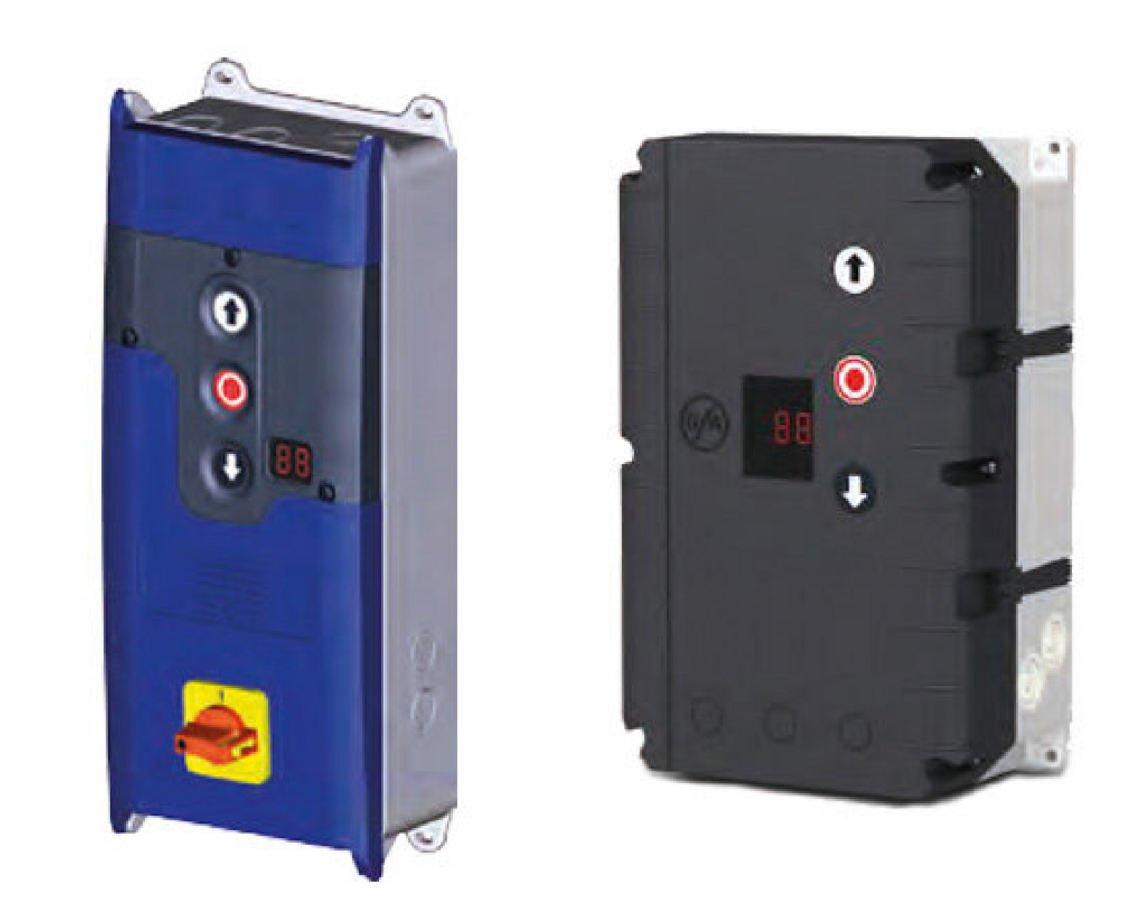

Standard vezérlés: GFA TS971
Opcionális: GFA TS981

Színek

A STANDARD 900 G/M2 SÚLYÚ KAPULAP AZ ALÁBBI RAL-SZÍNEKBEN RENDELHETŐ:

5005, 1003, 7038, 2004, 3002, 9005, 9016, 6026, 5002

Műszaki adatok

	Megnevezés	Egységek	SpeedRoller NOVOZIP 3-as szélállósági osztály
Felhasználás	Beltéri		●
	Kültéri		●

Sebesség	T100 R vezérlés	Nyitási sebesség m/s (ca.)
		Zárási sebesség m/s (ca.)
	T100R FU frekvenciaszabályozással	Nyitási sebesség m/s (ca.)	2,0
		Zárási sebesség m/s (ca.)	0,5

Biztonsági kivitel	EN 13241		●
Szélállóság	Beaufort		11 ( - 117 km/h)
Szélterhelési osztály	EN 12424		3-as osztály

Kapuméretek	Szélesség	maximum mm-ben	4.500
	Magasság	maximum mm-ben	4.500
	Maximális felület	maximum m²	20,25

Beépítési méretek	Hajtás felőli oldal	szabad átjáró szélesség + mm	310
	Csapágy felőli oldal	szabad átjáró szélesség + mm	120
	Magasság	szabad átjáró magasság + mm	500
	Szélesség védőborítással	szabad átjáró szélesség + mm	310
	Magasság védőborítással	szabad átjáró magasság + mm	500
	Mélység	A faltól = mm	370
	Mélység védőborítással	A faltól = mm	370
	T100R vezérlés, műanyag házban [IP65]	SZ x Ma x Mé= 219 x 256 x 117 mm
	T100R frekvenciaszabályozás FU 1,5 kW [IP65]	SZ x Ma x Mé= 219 x 550 x 117 mm
	T100R frekvenciaszabályozás FU 3 kW [IP65]	SZ x Ma x Mé= 300 x 600 x 160 mm
	GFA TS971	SZ x Ma x Mé= 155 x 386 x 90 mm	●
	GFA TS981	SZ x Ma x Mé= 190 x 300 x 115 mm	♦

EasyRepair	Kézi behúzás
SelfRepair	Automatikus behúzás (önjavító funkció)		●
Kapuszerkezet	Önhordó

Kapulap	Átlátszó panelcsík vagy kitekintő ablak	0,8 / 20 mm	0,8 mm
	Színes PVC	0,7 / 1,0 / 1,2 mm	1,0 mm

Kapulap feszítés	Feszítő rendszer

Vezeték anyaga/bevonata	Horganyzott acél		●
	Rozsdamentes acél V2A, szálcsiszolt (ill. RVS 304)		♦
	Kiválasztott RAL színre festve		♦

Hajtás és vezérlés	Elektronikus végálláskapcsoló DES		●
	Csatlakoztatott feszültség		230 V, L+N+PE
	Biztosíték		16 A lomha
	Vezérlés főkapcsolóval kikapcsolható		♦
	Vészleállítás		♦
	Nyílásvédelem	Biztonsági fényfüggöny	●
		Biztonsági fénysorompó + élvédelem	♦
		Radar	♦
	Zárókeret védelem	Optoszenzor

Vésznyitás	Tekerőkar		●
	Kézi vészhúzólánc		♦
	USV, 230 V	Csak 230 V frekvenciaszabályozással	♦

● = standard	♦ = opcionális

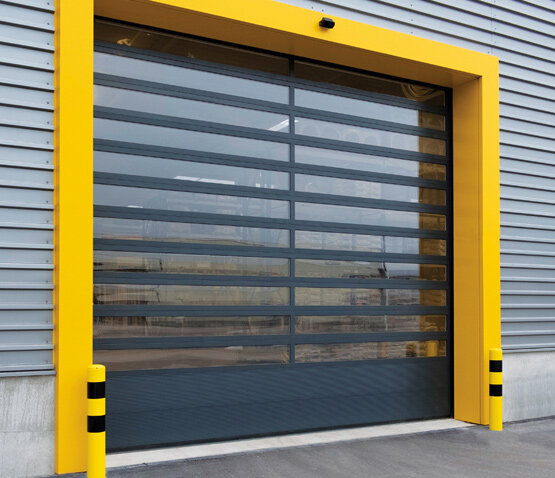

SpeedRoller Thermo gyorskapu

Kültéri használatra tervezve

A SpeedRoller Thermo egy gyors és rendkívül jó hőszigeteléssel rendelkező gyorskapu. A speciális görgőknek köszönhetően a kapu működése közben minimális a zajkibocsátás. Ez a szabadalmaztatott rendszer teszi lehetővé a SpeedRoller Thermo gyorskapuk egyedülállóan karcsú megjelenését. A kapumozgatásról közvetlen vezérműszíjas vagy láncos meghajtás gondoskodik, rugók használata nélkül.

Előnyök pontokba szedve:

1. Maximális kapufelület (SZ x Ma)	25 m²
2. Maximális szélesség (SZ)	5.000 mm
3. Maximális magasság (Ma)	5.000 mm
4. Nyitási sebesség frekvenciaszabályozóval	1,1 m/s
5. Zárási sebesség frekvenciaszabályozóval	0,5 m/s
6. Panelvastagság	40 mm
7. Szélállóság	11 Bft
8. Szélterhelési osztály	3
9. Hőátbocsátási tényező (5 x 5 m-es kapu esetén)	1,77 W/m²K
10. Novolux ablakszekcióval rendelhető	igen
11. Kültéri felhasználás	igen

TERMÉKJELLEMZŐK:

Vibrációmentes futásának köszönhetően csendes működés.
A kaput egy szabadalmaztatott lánc/acélkábel-rendszer hajtja, amely biztosítja a Thermo gyorskapu páratlanul magas futási sebességét.
Standard kivitelben mikrobordás felülettel, RAL 9002 és 9006 színben. Egyéb színek ajánlatkérésre.
Opcionálisan Novolux többrétegű hőszigetelt ablakszekciókkal is rendelhető.
Felhasználási terület:
- logisztikai csarnokok
- autóipar
- gépgyártás
- fém- és villamosenergia-ipar
- vegyipar és gyógszeripar

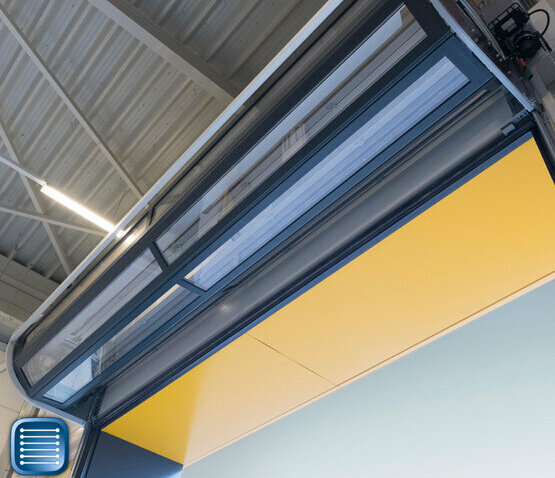

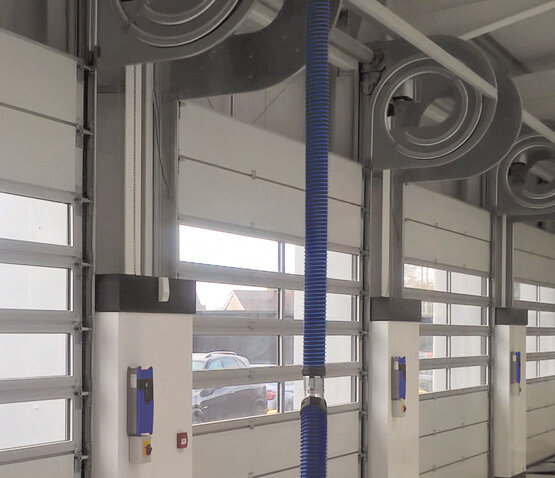

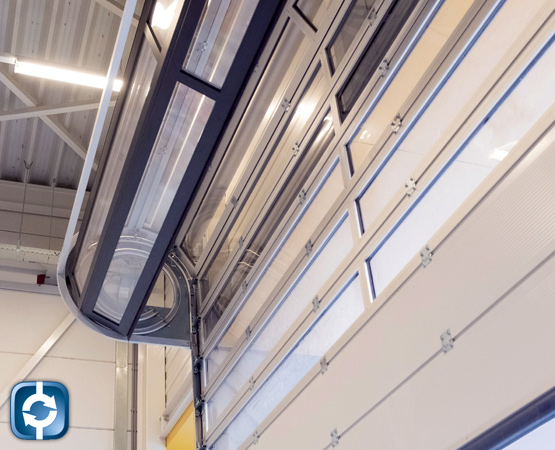

SpeedRoller Thermo részletek

40 mm vastag hőszigetelt
panelek
gyors nyitás-zárás

Ötvözi egy gyorskapu és egy szekcionált kapu előnyeit. Nincs szükség a bejárat zsilipelésére.

Az átjáró akadálymentességét fényfüggöny felügyeli.

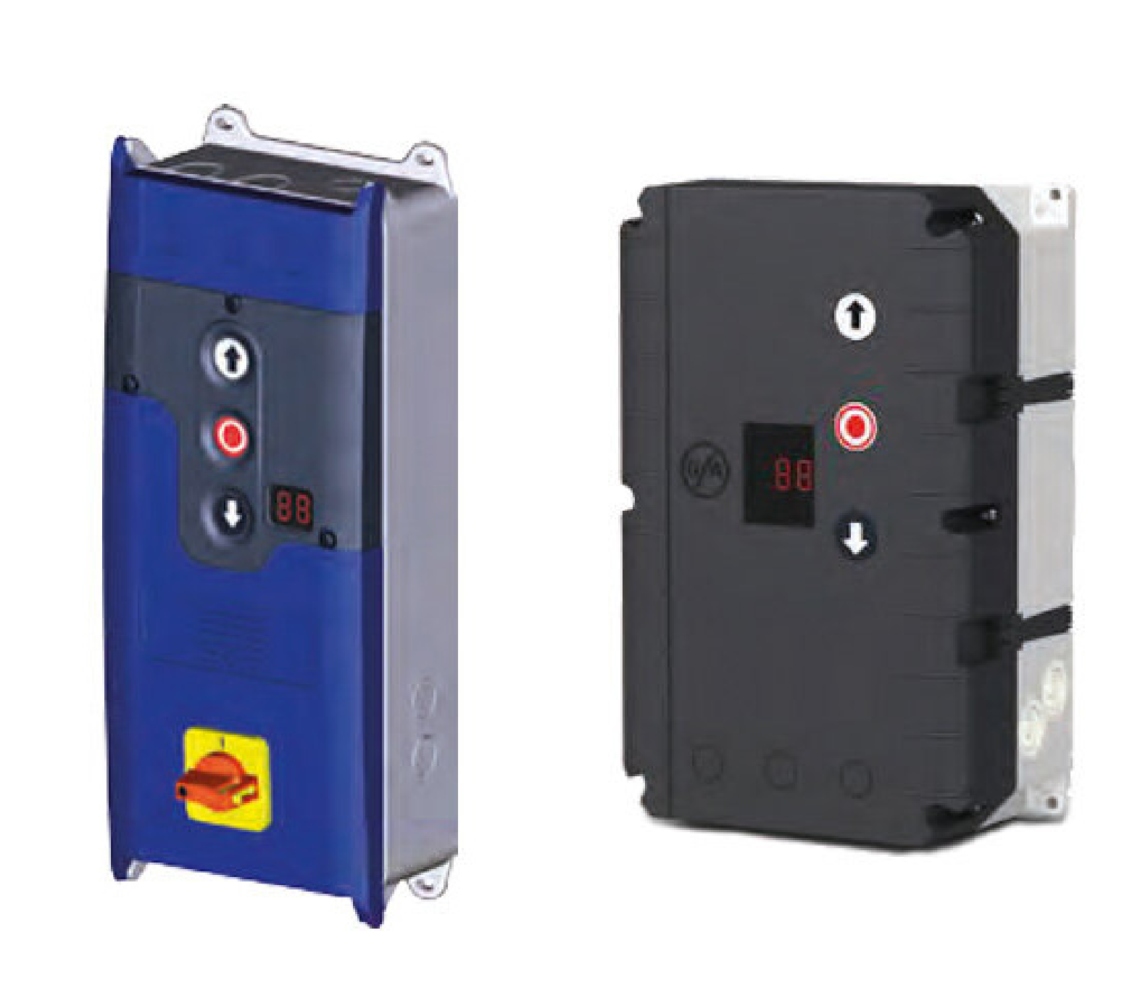

Standard vezérlés: GFA TS971
Opcionális: GFA TS981

STANDARD SZÍNEK

A kapu külső oldalára az alábbi RAL színek kérhetők:

9002, 9006

A KAPU BELSŐ OLDALI RAL SZÍNE:

9002

Műszaki adatok

	Megnevezés	Egységek	SpeedRoller THERMO
Felhasználás	Beltéri
	Kültéri		●

Sebesség	Vezérlés T100	Nyitási sebesség m/s (ca.)
		Zárási sebesség m/s (ca.)
	Vezérlés: T100 R FU Frekvenciaszabályozással	Nyitási sebesség m/s (ca.)	1,1
		Zárási sebesség m/s (ca.)	0,5

Biztonsági kivitel	EN 13241		●
Szélállóság	Beaufort	"WindLoad Optimiser"-rel	11 ( - 117 km/h)
Szélterhelési osztály	EN 12424		3-as osztály

Kapuméretek	Szélesség	maximum mm-ben	5.000
	Magasság	maximum mm-ben	5.000
	Felület	maximum m²-ben	25

Beépítési méretek	Hajtás felőli oldal	szabad átjáró szélesség + mm	470
	Csapágy felőli oldal	szabad átjáró szélesség + mm	150
	Magasság	szabad átjáró magasság + mm	1.100
	Mélység	a faltól számítva mm-ben	1.200
	Szélesség védőborítással -hajtás felőli oldal	szabad átjáró szélesség + mm	350
	Szélesség védőborítással -csapágy felőli oldal	szabad átjáró szélesség + mm	150
	Magasság védőborítással	szabad átjáró magasság + mm	1.100
	Mélység védőborítással	a faltól számítva mm-ben	1.200
Vezérlés	T100 R (400 V, 3L+N+PE, IP65)	SZ x Ma x Mé= 219 x 256 x 117 mm
	T100R FU 1,5 kW, frekvenciaszabályozással (230 V, L+N+PE, IP65)	SZ x Ma x Mé= 219 x 550 x 117 mm
	T100R FU 3 kW, frekvenciaszabályozással (400 V, 3L+N+PE, IP65)	SZ x Ma x Mé= 300 x 600 x 160 mm
	GFA TS971	SZ x Ma x Mé= 155 x 386 x 90 mm	●
	GFA TS981	SZ x Ma x Mé= 190 x 300 x 115 mm	♦

EasyRepair	Kézi behúzás
SelfRepair	Automatikus behúzás (önjavító funkció)		●
Kapuszerkezet	Önhordó

Kapulap	Átlátszó panelcsík vagy kitekintő ablak	0,8 / 20 mm	20 mm
	Színes PVC	0,7 / 1,0 / 1,2 mm
	Hőszigetelt szekciók	40 mm	40 mm

Kapulap feszítés	Feszítő rendszer

Vezeték anyaga/bevonata	Horganyzott acél		●
	Rozsdamentes acél V2A, szálcsiszolt (ill. RVS 304)
	Kiválasztott RAL színre festve

Hajtás és vezérlés	Elektronikus végálláskapcsoló DES		●
	Csatlakoztatott feszültség		400 V, 3L+N+PE
	Biztosíték		16 A lomha
	Vezérlés főkapcsolóval kikapcsolható		♦
	Vészleállítás		♦
	Nyílásvédelem	Biztonsági fényfüggöny	●
		Biztonsági fénysorompó + élvédelem	♦
		Radar	♦
	Zárókeret védelem	Optoszenzor

Vésznyitás	Tekerőkar		●
	Kézi vészhúzólánc		♦
	USV, 230 V	Csak 230 V frekvenciaszabályozással	♦


● = standard	♦ = opcionális

Vezérlés: TS 971

Spirál-technológia

Futógörgős rendszer

Spirál-technológia

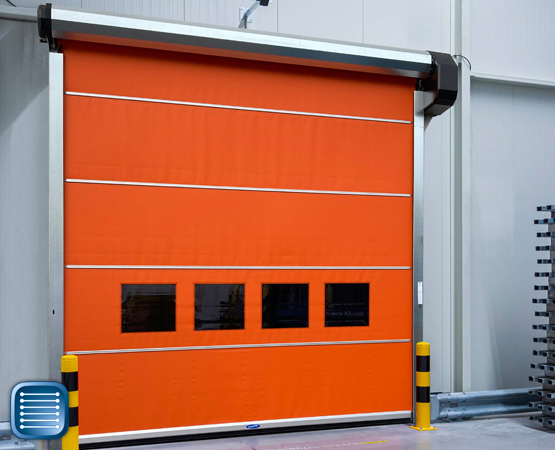

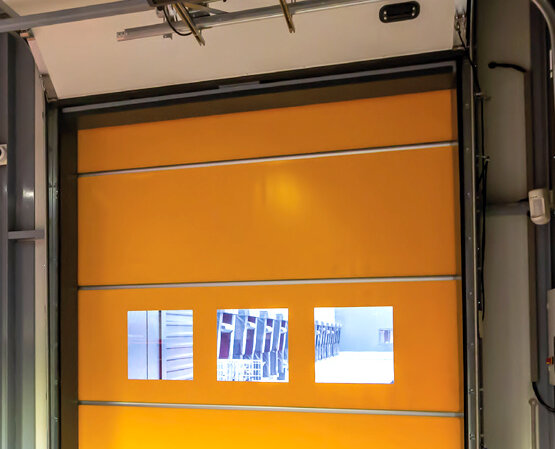

SpeedRoller STRONG OUTDOOR gyorskapu

Tökéletes megoldás nagy igénybevételhez

A STRONG OUTDOOR gyorskapu ideális megoldást jelent az igazán nehéz helyzetekben. A zökkenőmentes működést a robusztus alkatrészek és a megbízható technológia garantálja. A Strong Outdoor gyorskaput kifejezetten kültéri használatra fejlesztették ki, különösen nagy nyílásokhoz és nagy szélterhelés esetére. A beépített tömítésekkel ellátott stabil vezetősínek távol tartják a huzatot, és kellemes belső hőmérsékletet biztosítanak.

Az elektronikus vezérlésnek köszönhetően a kapu 1,8 m/s sebességgel tud felnyílni.

Szélterhelés*
4.000 mm szélességig: 4-es osztály
4.000 mm szélesség felett: 3-as osztály

Előnyök pontokba szedve:


1. Maximális kapufelület (SZ x Ma)	36 m²
2. Maximális szélesség (SZ)	6.000 mm
3. Maximális magasság (Ma)	6.000 mm
4. Szélállóság	12 Bft
5. Szélterhelési osztály	4*
6. Nyitási sebesség frekvenciaszabályozóval	1,8 m/s
7. Zárási sebesség frekvenciaszabályozóval	0,5 m/s
8. Kapulap vastagság	1,2 mm
9. Kültéri felhasználás	igen

TERMÉKJELLEMZŐK:

Szélterhelési osztály: 3-as / 4-es kapumérettől függően
Fényfüggöny a kapunyílásba integrálva
Alapkivitelben kiegészítő hanggátlással
Robusztus, biztonságos szerkezet
A vezetősínbe épített kefetömítések és a gumi záróél megakadályozza a huzatot
Beépítés: épületek belső falaira vagy külső falak belső oldalára
Felhasználási terület:
- elosztóközpontok
- raktárcsarnokok
- nagy ipari csarnokok
- nehézipar

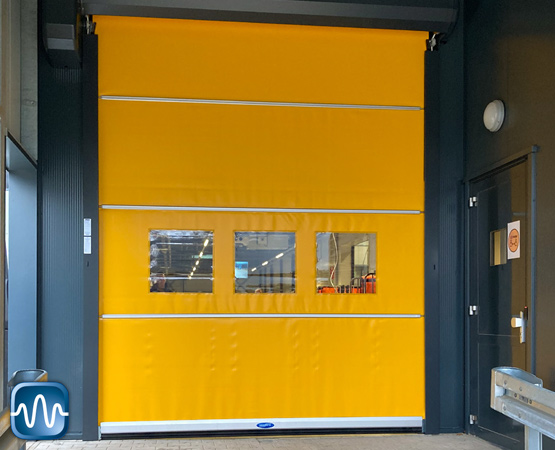

SpeedRoller Strong Outdoor részletek

Gyors és kényelmes
a szélterhelésnek különösen
ellenálló

Biztonságos működés
beépített fényfüggöny

Nagyméretű nyílásokhoz
36 m²-ig

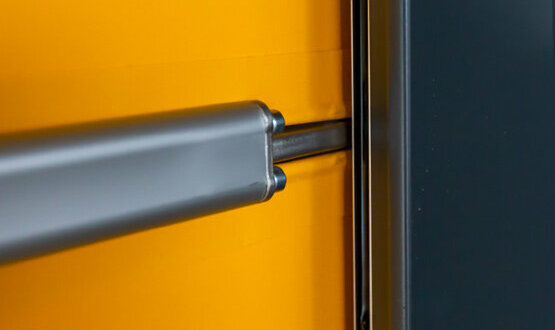

Stabil, feszes konstrukció

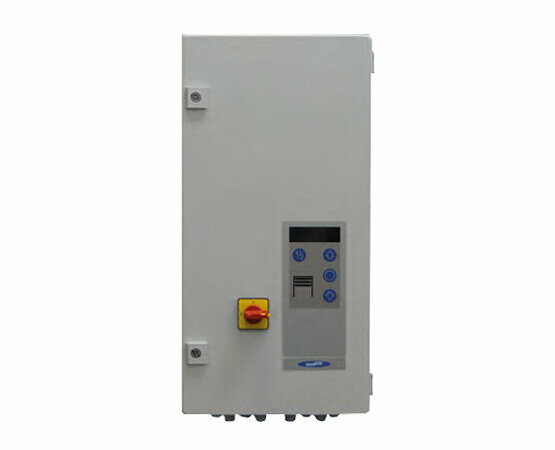

Standard vezérlés:
T100R FU 3 kW

Színek

Az 1,2 mm vastag kapulap az alábbi standard RAL-színekben rendelhető:

5002, 9004, 9003, 7038, 3020, 2009, 1023

Műszaki adatok

	Megnevezés	Egységek	SpeedRoller STRONG OUTDOOR
Felhasználás	Beltéri
	Kültéri		●

Sebesség	T100 R vezérlés	Nyitási sebesség m/s (ca.)
		Zárási sebesség m/s (ca.)
	T100R FU frekvenciaszabályozással	Nyitási sebesség m/s (ca.)	1,8
		Zárási sebesség m/s (ca.)	0,5

Biztonsági kivitel	EN 13241		●
Szélállóság	min. érték Beaufort-ban	"Windload Optimiser"-rel	12 ( - 133 km/h)
Szélterhelési osztály	EN 12424		4-es osztály (Sz<=4 m)

Kapuméretek	Szélesség	maximum mm-ben	6.000
	Magasság	maximum mm-ben	6.000
	Maximális felület	maximum m²	36

Beépítési méretek	Hajtás felőli oldal	szabad átjáró szélesség + mm	345/360
	Csapágy felőli oldal	szabad átjáró szélesség + mm	195
	Magasság	szabad átjáró magasság + mm	650
	Szélesség védőborítással	szabad átjáró szélesség + mm	430
	Magasság védőborítással	szabad átjáró magasság + mm	700
	Mélység	A faltól = mm	435
	Mélység védőborítással	A faltól = mm	570
	T100R vezérlés, műanyag házban [IP65]	SZ x Ma x Mé= 219 x 256 x 117 mm
	T100R frekvenciaszabályozás FU 1,5 kW [IP65]	SZ x Ma x Mé= 219 x 550 x 117 mm
	T100R frekvenciaszabályozás FU 3 kW [IP65]	SZ x Ma x Mé= 300 x 600 x 160 mm	●
	GFA TS971	SZ x Ma x Mé= 155 x 386 x 90 mm
	GFA TS981	SZ x Ma x Mé= 190 x 300 x 115 mm

EasyRepair funkció	Kézi behúzás
SelfRepair	Automatikus behúzás (önjavító funkció)
Kapuszerkezet	Önhordó

Kapulap	Átlátszó panelcsík vagy kitekintő ablak	0,8 / 20 mm	0,8 mm
	Színes PVC	0,7 / 1,0 / 1,2 mm	0,7 / 1,2 mm

Kapulap feszítés	Feszítő rendszer		●

Vezeték anyaga/bevonata	Horganyzott acél		●
	Rozsdamentes acél V2A, szálcsiszolt (ill. RVS 304)		♦
	Kiválasztott RAL színre festve		♦

Hajtás és vezérlés	Elektronikus végálláskapcsoló DES		●
	Csatlakoztatott feszültség		400 V, 3L+N+PE
	Biztosíték		16 A lomha
	Vezérlés főkapcsolóval kikapcsolható		♦
	Vészleállítás		♦
	Nyílásvédelem	Biztonsági fényfüggöny	●
		Biztonsági fénysorompó+élvédelem	♦
		Radar	♦
	Zárókeret védelem	Optoszenzor

Vésznyitás	Tekerőkar		●
	Kézi vész húzólánc		♦
	UPS (szünetmentes) FU-vezérlés, 230 V	Csak 230 V frekvenciaszabályozással

● = standard	♦ = opcionális

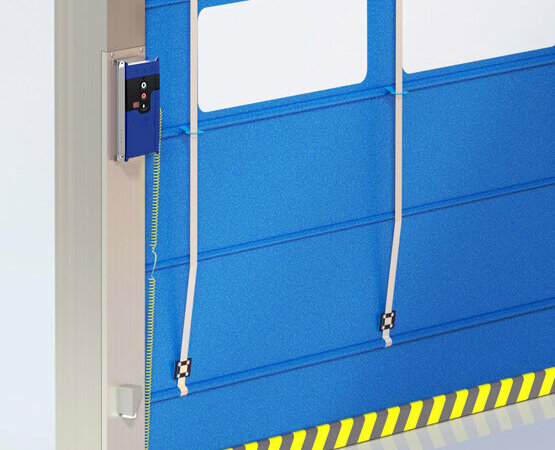

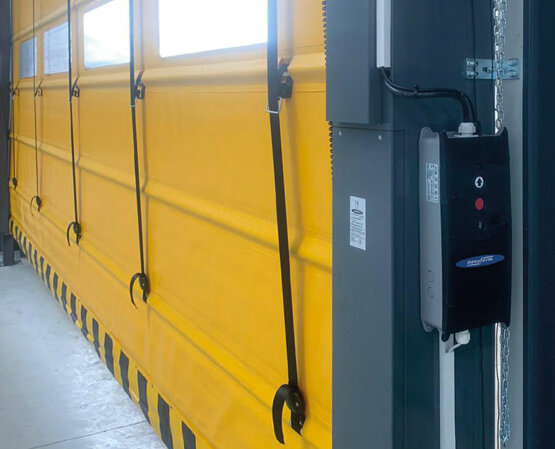

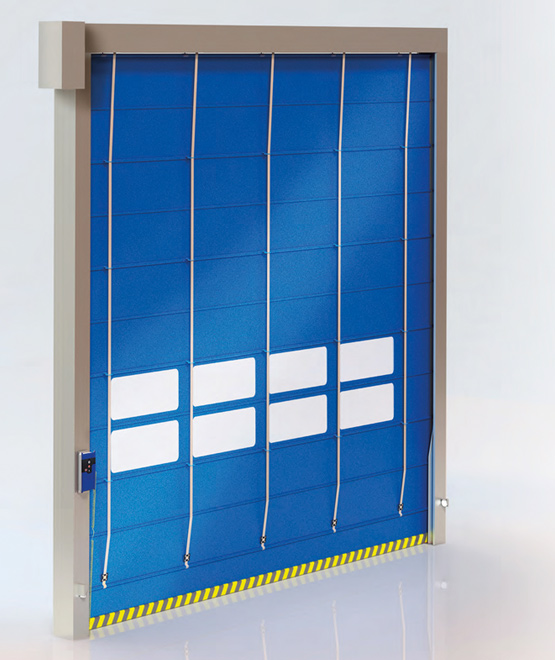

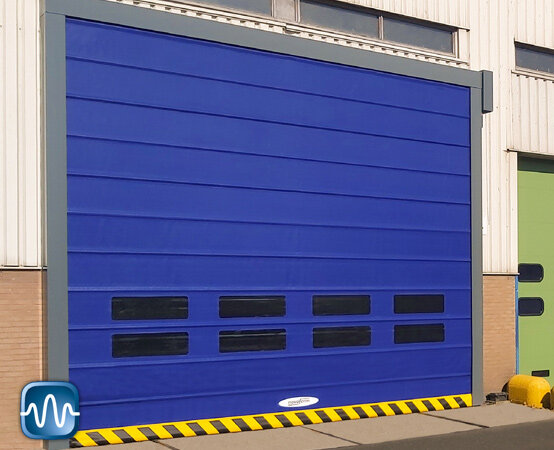

SpeedRoller Novofold gyorskapu

Hosszú élettartam, alacsony karbantartási igény

A NOVOFOLD hajtogatott gyorskapu kifejezetten nagy, 36 m²-ig terjedő külső nyílásokhoz, intenzív használatra készült.
Ideális targoncák és terjedelmes áruk rendszeres áthaladásához. A kapulap számos erősítő profillal van ellátva, amelyek az egyedülálló hajtogatási technológiával együtt rendkívül stabillá teszik még nagy szélnyomás esetén is.

A teljesen zárt hajtásdoboz és sínvezetés, valamint a felhasznált alapanyagok a NovoFold gyorskaput minden felhasználási helyzetben alkalmassá teszik a hosszú távú használatra.

Előnyök pontokba szedve:

1. Maximális kapufelület (SZ x Ma)	36 m²
2. Maximális szélesség (SZ)	6.000 mm
3. Maximális magasság (Ma)	6.000 mm
4. Szélállóság	13 Bft
5. Szélterhelési osztály	5*
6. Nyitási sebesség frekvenciaszabályozóval	1,1 m/s
7. Zárási sebesség frekvenciaszabályozóval	0,5 m/s
8. Nyitási/zárási sebesség standard vezérléssel	0,9 m/s
9. Kapulap súly	900 g/m²
10. Kültéri felhasználás	igen

SpeedRoller Novofold részletek

Az egyedülálló hajtogatási technika és a felhasznált anya-
gok rendkívül megbízhatóvá és robusztussá teszik a NovoFold gyorskaput.

Választható opciók standard kapuhoz:
HardEdge záróél, biztonsági fénysorompó, optoszenzor

EasyReplace funkció:
A sínborítások könnyen levehe-
tők, így a sérült kapulap pane-
lek egyszerűen és gyorsan kicserélhetők.

Standard vezérlés: GFA TS971
Opcionális: GFA TS981

Színek

A STANDARD 900 G/M2 SÚLYÚ KAPULAP AZ ALÁBBI RAL-SZÍNEKBEN RENDELHETŐ:

RAL 5002, 1003, 7038, 2004, 3002, 9004, 9010

Műszaki adatok

	Megnevezés	Egységek	SpeedRoller NOVOFOLD
Felhasználás	Beltéri
	Kültéri		●

Sebesség	T100 vezérlés	Nyitási sebesség m/s (ca.)	0,9
		Zárási sebesség m/s (ca.)	0,9
	T100R FU frekvenciaszabályozással	Nyitási sebesség m/s (ca.)	1,1
		Zárási sebesség m/s (ca.)	0,5

Biztonsági kivitel	EN 13241		●
Szélállóság	min. érték Beaufort-ban	"Windload Optimiser"-rel	13 ( - 149 km/h)
Szélterhelési osztály	EN 12424		5-ös osztály

Kapuméretek	Szélesség	maximum mm-ben	6.000
	Magasság	maximum mm-ben	6.000
	Maximális felület	maximum m²	36

Beépítési méretek	Hajtás felőli oldal	szabad átjáró szélesség + mm	520
	Csapágy felőli oldal	szabad átjáró szélesség + mm	220
	Magasság	szabad átjáró magasság + mm	1.070
	Szélesség védőborítással	szabad átjáró szélesség + mm	520
	Magasság védőborítással	szabad átjáró magasság + mm	1.070
	Mélység	A faltól = mm	400
	Mélység védőborítással	A faltól = mm	400
	T100R vezérlés, műanyag házban [IP65]	SZ x Ma x Mé= 219 x 256 x 117 mm
	T100R frekvenciaszabályozás FU 1,5 kW [IP65]	SZ x Ma x Mé= 219 x 550 x 117 mm
	T100R frekvenciaszabályozás FU 3 kW [IP65]	SZ x Ma x Mé= 300 x 600 x 160 mm
	GFA TS971	SZ x Ma x Mé= 155 x 386 x 90 mm	●
	GFA TS981	SZ x Ma x Mé= 190 x 300 x 115 mm	♦

EasyRepair funkció	Kézi behúzás
SelfRepair	Automatikus behúzás (önjavító funkció)
Kapuszerkezet	Önhordó		●

Kapulap	Átlátszó panelcsík vagy kitekintő ablak	0,8 / 20 mm	0,8 mm
	Színes PVC	0,7 / 1,0 / 1,2 mm	1,2 mm

Kapulap feszítés	Feszítő rendszer

Vezeték anyaga/bevonata	Horganyzott acél		●
	Rozsdamentes acél V2A, szálcsiszolt (ill. RVS 304)		♦
	Kiválasztott RAL színre festve		♦

Hajtás és vezérlés	Elektronikus végálláskapcsoló DES		●
	Csatlakoztatott feszültség		400 V, 3L+N+PE
	Biztosíték		16 A lomha
	Vezérlés főkapcsolóval kikapcsolható		♦
	Vészleállítás		♦
	Nyílásvédelem	Biztonsági fényfüggöny	♦
		Biztonsági fénysorompó+élvédelem	●
		Radar	♦
	Zárókeret védelem	Optoszenzor	♦

Vésznyitás	Tekerőkar
	Kézi vész húzólánc		●
	UPS (szünetmentes) FU-vezérlés, 230 V	Csak 230 V frekvenciaszabályozással

● = standard	♦ = opcionális
