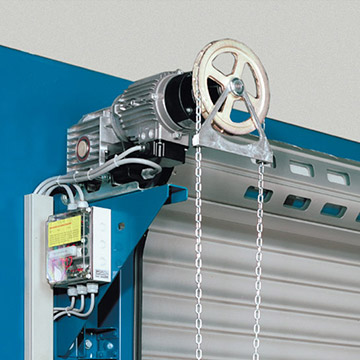

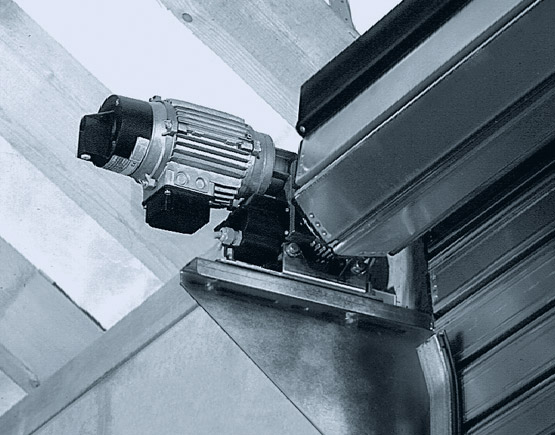

Lánckerék hajtás zuhanásgátlóval (egyedi méreteknél)

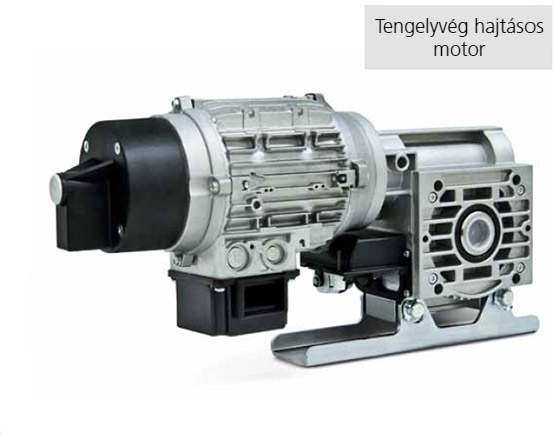

A tengelyvéghajtáshoz hasonlóan karbantartást nem igénylő, olajzáró biztonsági csigahajtással, beépített végálláskapcsoló egységgel, kézi tekerőkarral és kézi húzólánccal, a hajtástól a redőnyhengerhez biztosítandó erőátvitelhez szükséges acél lánckerékkel és láncokkal.
A kapu kötelező tartozéka a TÜV minősített zuhanásgátló, amely a felfüggesztő elemek meghibásodása esetén megakadályozza a kapu leszakadását.
Redőnyhenger
Alapanyaga alapozott acél, megengedett meghajlása a henger hosszához méretezve: 1/500, a lamellák jobb felcsévélése érdekében 168 mm-es minimális átmérővel.

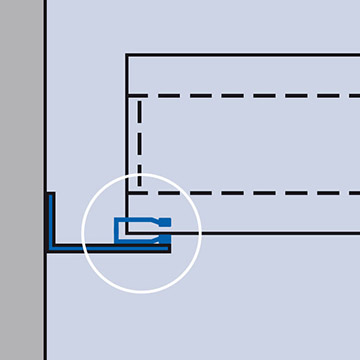

Konzolrögzítés
A konzolok rögzítése történhet dübelezéssel, átmenő csavarokkal vagy hegesztéssel. Hegesztés esetén a helyszínen kiépített tartószerkezethez, illetve a gyár által biztosított rajz alapján előre felszerelt szerelőlapokhoz kell rögzíteni.
Lengő golyóscsapágy
Nagy méretű, a redőnyhengerek mozgatásához, konzolokkal alátámasztva.
Vészhelyzeti működtetés
Lentről működtethető kézilánccal.
Szerelés / elektromos bekötés

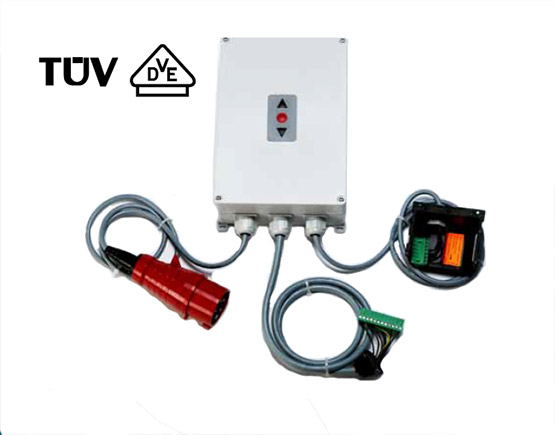

A kapuk beszerelését a vonatkozó előírásoknak megfelelően kell elvégezni. Az elektromos egységek elhelyezése, vezetékezése és bekötése az átadott kapcsolási rajzok alapján az építtető feladata. Szintén az építtetőnek kell telepíteni a biztosítékokat és a zárható főkapcsolót.
Megjegyzés
A következő kivitelek is rendelhetők:
- váltóáramú elektromos hajtás, üzemi feszültség:230 V
- Kézi működtetés torziós rugós tengellyel (3000*2800 mm kapuméretig)
