Mechanikus és elektronikus biztosítások

A biztonságos működés a felfelé nyíló, nagy súlyú szekcionált kapuknál központi kérdés. A Novoferm mechanikus és elektronikus biztonsági berendezések széles választékát kínálja, melyek mind azt a célt szolgálják, hogy a kapu ne okozzon sérülést az emberekben, járművekben vagy más, az útját akadályozó tárgyakon. A szekcionált kapu túlbiztosítása azonban teljesen felesleges, és még hátránnyal is járhat, pl. a kapu beszereléséhez, használatához vagy karbantartásához a szokásosnál nagyobb helyre lenne szükség, esetleg az egységek egymást is akadályozhatják. Mi a Novofermnél éppen ezért azt javasoljuk, hogy elsősorban az érvényben lévő szabályozások szerint járjanak el. Ezeknek megfelelve optimális biztonsági rendszereket kínálunk, melyeket a TÜV Nord vizsgáló intézet minősített, és megfelelnek a legszigorúbb szabványi követelményeknek.

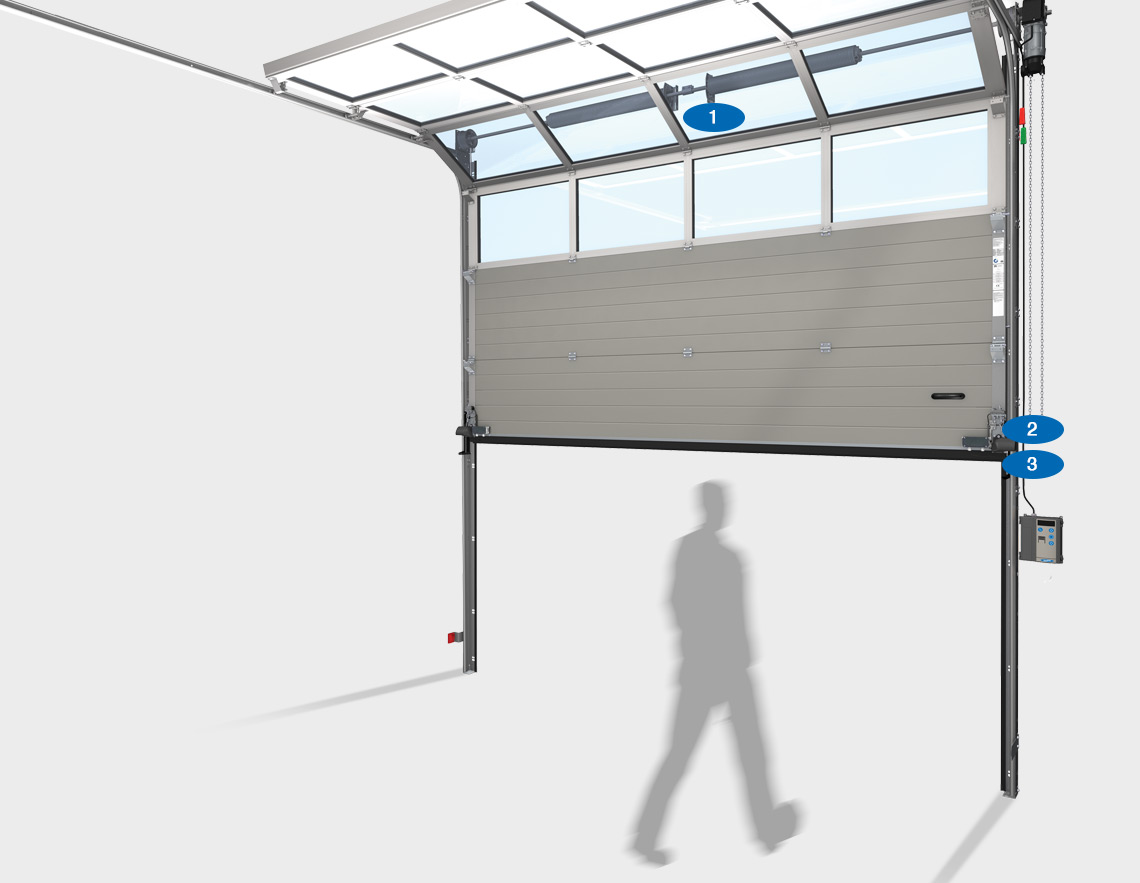

Mechanikus biztonsági berendezések

Rugótörés elleni biztosítás

Az MSZ EN 13241-1 szabvány előírja, hogy a szekcionált kapu nem végezhet ellenőrizhetetlen lefelé haladó mozgást. A kézi működtetésű kaput éppen ezért már standard kivitelben is rugótörés elleni biztosítással kell ellátni. Ez a biztonsági berendezés rugótörés esetén blokkolja a rugótengelyt, és megakadályozza, hogy a kapu kontrollálatlanul lefelé mozduljon. Elektromos hajtású szekcionált kapu esetén egy önfékező hajtás látja el a rugótörés biztosítás szerepét. (Ez esetben nincs szükség külön rugótörés elleni biztosításra.) Ugyanakkor, ha a kaput gyorskioldóval szereljük fel, szükség lesz rugótörés elleni biztosításra is.

Kötélszakadás elleni biztosítás

A TÜV megállapította, hogy a két kapukötél szakítószilárdságának hatszor nagyobbnak kell lennie, mint a kiegyensúlyozott kapulap súlya. Ha a kapukötelek ezt az értéket teljesítik, nincs szükség kötélbiztosításra. Abban az esetben, ha a két kapukötél nem garantálja a megadott értéket, a kaput standard kivitelben kötélszakadás elleni biztosítással látjuk el. Ez a biztonsági berendezés kötélszakadás esetén reteszeli a kapulapot és megállítja annak lefelé csúszását.

Feltolás elleni védelem

Mivel a szekcionált kapu mozgó kötelekre van felfüggesztve, reteszeletlen állapotban könnyen feltolható. A feltolás elleni biztosítás, melyet könnyű, elektromos kapukhoz fejlesztettek ki, megakadályozza mindezt. E nélkül a berendezés nélkül a kapu sokkal inkább áldozatul eshet betörésnek, mint kézi működtetésű variációja, melynél standard kivitelben egy előfeszített mechanikus retesz kerül beépítésre a sínpályába. A feltolás elleni védelemhez a sínpálya mellett 50 mm-el nagyobb helyre van szükség.

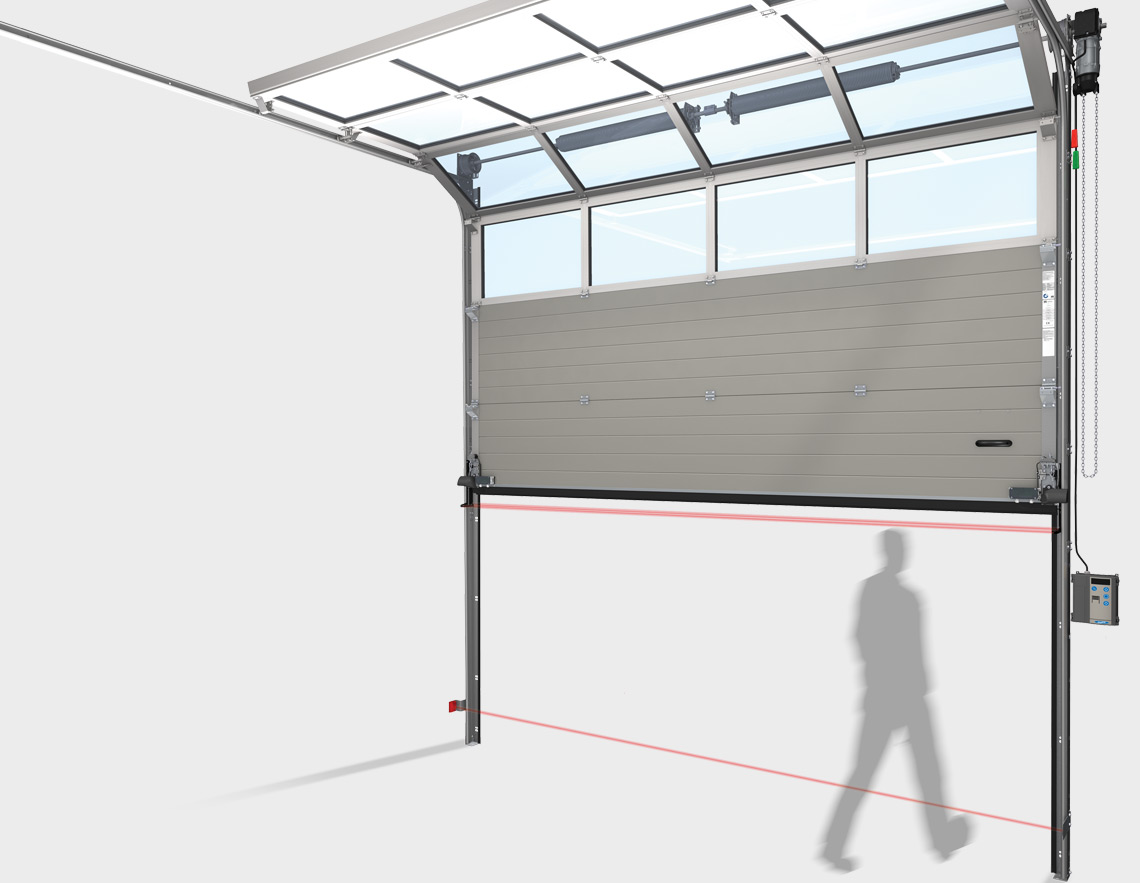

Elektronikus biztonsági berendezések

Laza kötél elleni biztosítás

Ez a biztonsági szerkezet mindkét kapukötélre felszerelésre kerül. Ha bármelyik kötél elszakad vagy lazán lóg, az elektromos motor azonnal lekapcsol.

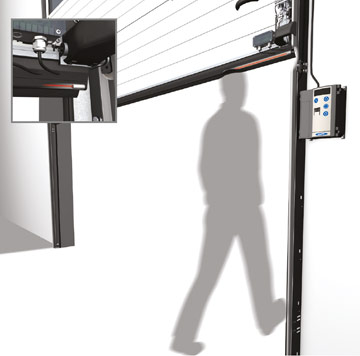

Standard záró élvédelem

Az akadályfelismerő védelem jeladóval és vevőegységgel a kapulap alsó gumiprofiljába van integrálva. Ha a folyamatos jelzést egy személy vagy tárgy megszakítja, a kapu automatikusan megáll és visszanyílik. A maximális nyomás, amellyel a gumiprofil érintkezik 40 kg. A záró élvédelem helyett alternatív megoldást jelenthet a kapulap előtt futó biztonsági infrasorompó.

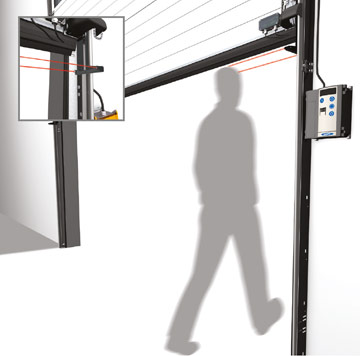

Kapu előtt futó biztonsági infrasorompó

Ennél a biztonsági berendezésnél az akadályfelismerés már 8 cm-rel a kapu előtt megtörténik. Ha a kapu alsó éle akadályhoz közelít, a motor jelzést kap, a kaput megállítja és ismét felnyitja. Így a kapu nem érintkezik az akadályt jelentő személlyel, tárggyal vagy járművel.

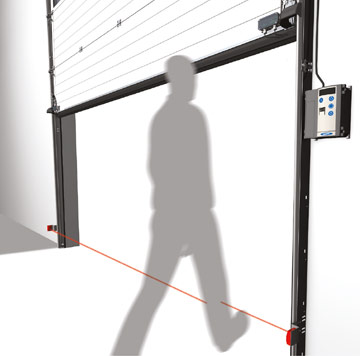

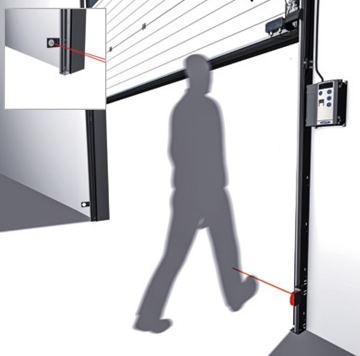

Fix biztonsági fotocella

Elektromos működtetésű, impulzus vezérlésű kapu esetén, melynél a kezelő a kapunyílást nem látja, a biztonsági fotocella használata előírás. Két típusa létezik: tükrös működési elvű, jeladóval és prizmatükörrel, és hagyományos elvű, jeladóval és vezérlőegységgel. Mindkét esetben a jeladó a vezérlő oldalán, a sínpályán található, a prizmatükör vagy a vevőegység pedig a másik oldalra van rögzítve.

Ha az adó- és vevőegység közötti fénysugár megszakad, a vezérlés jelzést kap, amelynek hatására megállítja, majd visszanyitja a kaput. A prizmatükrös változat a por, elkoszolódás és nedvesség hatása miatt érzékenyebb, ezáltal könnyebben meghibásodhat, mint a külön adó- és vevőegységgel rendelkező változat.
